數控加工中心的伺服系統主要是由數控裝置和驅動系統組成的，而伺服系統又分為主軸伺服系統和進給伺服系統兩種。伺服系統主要控制的是數控加工中心部件的位移和速度。主軸伺服系統可以控制機床主軸的轉動、停止、轉動的方向和速度。伺服系統則可以控制機床的各坐標的進給。

伺服系統如何組成：

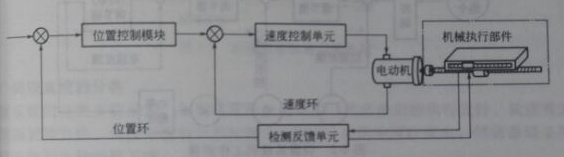

驅動單元、機械傳動部件、執行部件和檢測反饋環節組成了伺服系統。而驅動元件組成和驅動控制單元構成了伺服驅動系統。伺服系統的結構如下圖所示：

伺服的工作原理：

由于伺服系統影響著數控加工中心的生產率、加工精度等多方面的問題，所以伺服系統必須具備以下的能力

1、承載能力要強。這是為了減少摩擦力、切削力、慣性對數控加工中心機床的影響。

2、為了適用各種不同的加工條件，調速的范圍要大

3、控制精度要高，這樣才能實現數控加工中心機床加工的高精度。

伺服系統的工作原理是通過輸入給定值和反饋值進行比較，然后用二者比較的偏差對系統調節，從而達到調節量與給定值一致的目的，所以伺服系統的運動的來源是偏差信號。
